Total Walther froðublandarar

In-line Inductor

Z Total Froðublandari
Proportioning ratio from 0 to 6%
Constant proportioning rate with bypass valve, works with
Back pressure up to 2 bar
1. Application
The Z2 and Z4 inductors are developed or general fire brigade applications.
2. Recommended Foam Concentrates
Protein 3%, 6% Fluoroprotein 3%, 6%
AFFF 1%, 3%, 6%
ARC 3 x 3 (low viscosity)
Detergents
3. Installation
Die Injektor-Zumischer Z2 und Z4 sind nach DIN gebaut. Sie sind für definierte Wasserdurchflüsse ausgelegt mit einer Toleranz von ± 10%. Die Arbeitsweise der Zumischer erzeugt - bedingt durch Gewinnung von Ansaugunterdruck für die Schaummittelzufuhr - einen Druckabfall von ca. 33% des Eingangsdrucks. Die Injektor-Zumischer werden in die Schlauchleitung eingekuppelt. Die Ansaugung des Schaummittels erfolgt über einen D-Schlauch aus einem offenen Schaummittelbehälter. Die Zumischer erzeugen ein Wasser-Schaummittel-Gemisch für Handschaumrohre.

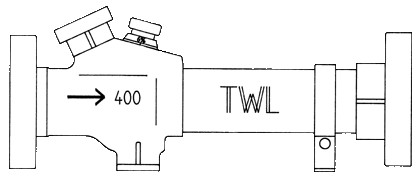

4. Construction
The Z2 and Z4 inductors are designed for a defined water flow rate with a tolerance of +/-10%. The inductors have a pressure drop of 33% of the inlet pressure. Connect the inductors to the water line. Foam is drawn through a 25 mm pick-up tube from a container at atmospheric pressure. The preset flow of foam concentrate is continuously added to the water stream.
Z Total Froðublandari
5. Suction height vs Proportioning rate

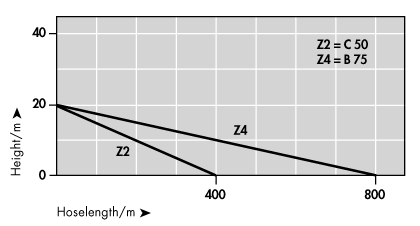

6. Operating height vs Hose length

7. Technical Data
Type Z 2 Z 4
Water Flow 200 lpm 400 lpm
Length 355 mm 355 mm
Height 137 mm 137 mm
Weight approx. 4,6 kg 4,6 kg
Water inlet R 2"(female) R 2" (female)
Water outlet R 2" (male) R 2" (male)
Foam concentrate inlet D D
Part-No. 825.013 825.039

Experts in Fire Fighting
